Pompe

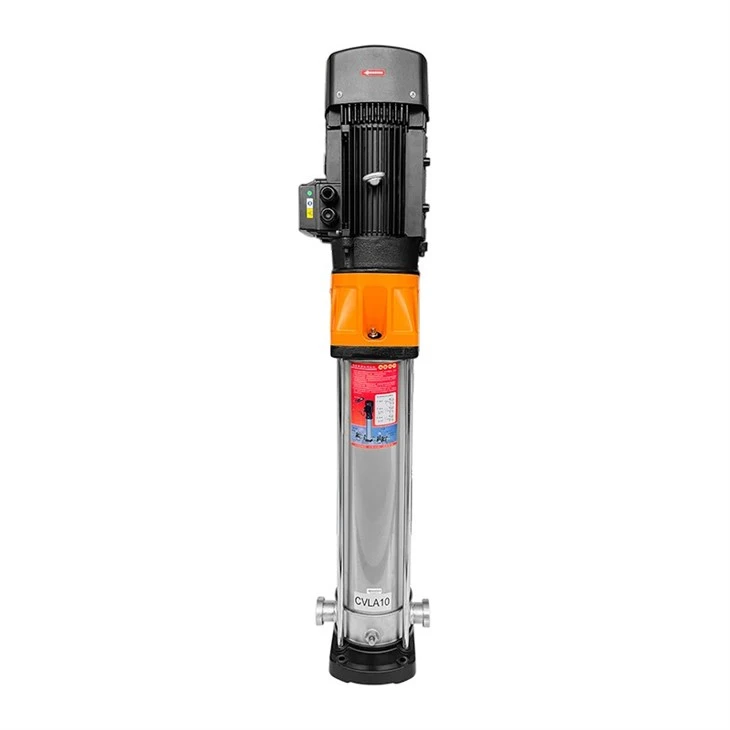

Les CVLA sont des pompes à eau multicellulaires verticales non auto-amorçantes, les pompes sont
disponible avec moteur standard, l'entrée et la sortie
sont situés au fond de la pompe au même plan
(type en ligne).
Toutes les pompes sont équipées d'un système sans entretien
ensemble de garniture mécanique de type cartouche.
| Gamme | CVLA1 | CVLA2 | CVLA3 | CVLA4 | CVLA5 | CVLA10 | CVLA15 | CVLA20 | CVLA32 | CVFA45 | CVFA64 | CVFA9O | CVFA120 | CVFA150 | CVFA200 | CVFA320 |
| Débit nominal㎡n | 1 | 2 | 3 | 4 | 5 | 10 | 15 | 20 | 32 | 45 | 64 | 90 | 120 | 150 | 200 | 320 |
| Plage de température (degrés) | -20 ~+104 | |||||||||||||||
| Température sur la plage (degré) | -40 ~ +180 | |||||||||||||||
| Efficacité maximale (%) | 44 | 45 | 58 | 58 | 65 | 66 | 68 | 69 | 77 | 78 | 80 | 81 | 74 | 73 | 79 | 73 |
Plage de débit (m³/h) |
0.7-2.4 | 1-3.2 | 1.2-4.5 | 2-4.8 | 2.5-8 | 5-13 | 9-24 | 10-29 | 14-40 | 20-56 | 30-85 | 40-120 | 60-150 | 80-180 | 100-240 | 160-360 |
Pression maximale (bar) |
22 | 25 | 24 | 25 | 24 | 22 | 23 | 25 | 28 | 26 | 20 | 20 | 16 | 16 | 16 | 16 |
| Haute pression sur demande (bar) | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 39 | 40 | 39 | 39 | ||||
Puissance du moteur [KW] |
0.37-2.2 | 0.37-3 | 0.37-3 | 0.37-4 | 0.37-5.5 | 0.37-7.5 | 1.1-15 | 1.1-18.5 | 1.5-30 | 3-45 | 4-45 | 5.5-45 | 11-75 | 11-75 | 18.5-110 | 18.5-110 |
Type de materiau |
||||||||||||||||
| Fonte CVA, SS EN1.4301/AIS1 304 EN1.4401/AISI 316 |
· | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · |
| CVFA, CVLA S.S EN1.4401/AISI 316 EN1.4401/AISI 3116 |
. | . | . | . | · | · | · | · | · | · | · | · | · | · | · | · |
| Raccord de tuyau de pompe CVA | ||||||||||||||||
| Bride | DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN40 | DN50 | DN5O | DN65 | DN80 | DN100 | DN100 | DN150 | DN150 | DN150 | DN150 |
Bride sur demande |
- | - | - | - | DN50 | - | - | - | - | - | - | - | - | - | - | |
Raccord de tuyau de pompe CVFA/CVA/CVLA |
||||||||||||||||
| Filetage de tuyau de colonne * | G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G2 | G2 ½ | G2 ½ | - | - | - | - | - | - | - | - |
| Filetage de tuyau de colonne sur Demande * |
G1 ½ | G1 ½ | G1 ½ | G1 ½ | G1 ½ | - | G2 | G2 | - | - | - | - | - | - | - | - |
Bride |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN40 | DN50 | DN5O | DN65 | DN80 | DN100 | DN100 | DN150 | DN150 | DN150 | DN150 |
Bride sur demande |
- | - | - | - | - | DN50 | - | - | - | - | - | - | - | - | - | - |
Virole coupante joint[PJE]★ |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G2 DN5O |
G2 DN50 |
G2 DN5O |
- | - | - | - | - | - | - | - |
Moteur
Le moteur est un moteur standard à deux pôles entièrement fermé et refroidi par air.
Degré de protection : IP55
Classe d'isolation : F
Des moteurs d'autres tensions sont disponibles sur demande.
Les moteurs monophasés sont disponibles de 0,37 kW à 2,2 kW
Tension standard :
● 50 Hz : 1 x 220-230/240 V
● 3x200-220/346-380V
● 3x220-240/380-415V
● 3x380-415V
Protection du moteur
Les moteurs monophasés disposent d'un interrupteur de surcharge thermique intégré.
Les moteurs triphasés doivent être connectés à un moteur
disjoncteur de protection conforme aux réglementations locales.
Température ambiante
Température ambiante : maximum +50 degré, si la température ambiante
la température dépasse +50 degré, ou la pompe est installée
à une altitude supérieure à 1000 mètres, le moteur doit
ne pas être complètement chargé en raison du risque de surchauffe.
Une surchauffe peut résulter de températures ambiantes excessives ou d'une faible densité et par conséquent d'une faible
effet rafraîchissant de l'air.
Dans de tels cas, il peut être nécessaire d'utiliser un moteur avec
une puissance nominale plus élevée.
Emplacements des boîtes à bornes
En standard, le boîtier à bornes est monté sur le côté aspiration de la pompe. Les degrés 0, 90 degrés, 180 degrés, 270 degrés peuvent être réglés selon la procédure suivante :
1. Si nécessaire, démonter le couvercle de protection du connecteur d'arbre, mais ne pas démonter le
connecteur d'arbre.
2. Démontage des vis de fixation du moteur.
3. Tournez le moteur dans la direction souhaitée.
4. Fixez les vis du moteur.
5. Installez le couvercle de protection du connecteur d'arbre. La tension et la fréquence sont indiquées sur l'étiquette. La puissance correcte doit être confirmée avec l'étiquette avant utilisation.
Pour garantir que le raccordement électrique est conforme au schéma indiqué sur l'étiquette à l'intérieur de la boîte à bornes
Viscosité
Cette pompe à eau multicellulaire verticale de liquides ayant des densités ou des viscosités cinématiques supérieures à celles de l'eau provoquera une perte de pression considérable, une baisse des performances hydrauliques et une augmentation de la consommation électrique. Dans de telles situations, la pompe doit être équipée d'un moteur plus gros, en cas de doute, contactez Mislier.
Exemple
D'après la Fig.3, la pompe est installée à une altitude supérieure à 3500 mètres, P2 diminuera à 83% si la température ambiante est jusqu'à 70 degrés, P2 diminuera à 78%.
