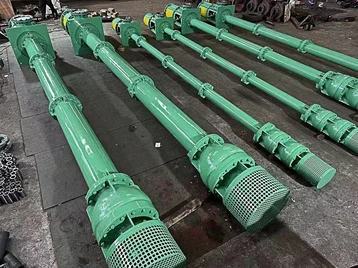

Pompe à turbine verticale pour puits profonds

La pompe à turbine verticale pour puits profonds est une pompe verticale à un seul-étage ou à plusieurs-suspendue à un seul-corps conçue selon la norme GB/T3215-2019 VS1. Il adopte une roue immergée et évacue le liquide par un tuyau central. Il présente une structure compacte, un fonctionnement stable, un fonctionnement simple, une maintenance pratique, un faible encombrement et un degré élevé de polyvalence et de standardisation. Il s'agit d'un produit avancé et mature développé par notre société pour répondre aux demandes du marché.

Ce produit peut être utilisé pour transporter de l'eau propre, de l'eau de pluie, des eaux usées, de l'eau de circulation (eau de circulation trouble et propre), de l'eau de refroidissement, des condensats, de l'eau calcaire d'oxyde de fer, des eaux usées industrielles corrosives, de l'eau de mer et d'autres liquides. Ses applications sont diverses, notamment l'approvisionnement et le drainage des eaux industrielles, l'eau potable urbaine, l'eau de lutte contre les incendies domestiques, les eaux de traitement, les eaux d'infiltration des mines et le captage d'eau des rivières, des lacs et de la mer. Il est largement utilisé dans les compagnies des eaux, les usines de traitement des eaux usées, les centrales électriques, les aciéries, les mines et autres entreprises industrielles et minières, ainsi que dans les projets municipaux d'approvisionnement en eau et de drainage, d'irrigation des terres agricoles, de contrôle des inondations et de drainage.

La pompe à turbine verticale à puits profond de type LC-est dotée d'une entrée d'aspiration verticale vers le bas-et d'une sortie horizontale, permettant un-démarrage sans vide-une seule-installation de fondation et une connexion directe entre la pompe et le moteur, ce qui entraîne un faible encombrement de la fondation. Vu de l'extrémité du moteur, le rotor de la pompe tourne dans le sens inverse des aiguilles d'une montre-. Les principales fonctionnalités incluent :

• Conception optimisée à l’aide d’un logiciel de conception hydraulique, résultant en des performances supérieures. La conception prend pleinement en compte les performances anti-usure de la roue et des aubes directrices, prolongeant considérablement leur durée de vie. Le produit fonctionne de manière fluide, fiable et est très économe en énergie-.

• Un tamis filtrant doté d'ouvertures de taille appropriée à l'entrée de la pompe empêche efficacement les grosses particules de pénétrer et d'endommager la pompe, tout en minimisant les pertes à l'entrée et en améliorant l'efficacité de la pompe.

• La roue utilise des trous d'équilibrage pour équilibrer les forces axiales, et des bagues d'étanchéité remplaçables sont fournies sur les couvercles avant et arrière de la roue pour protéger la roue et les aubes directrices.

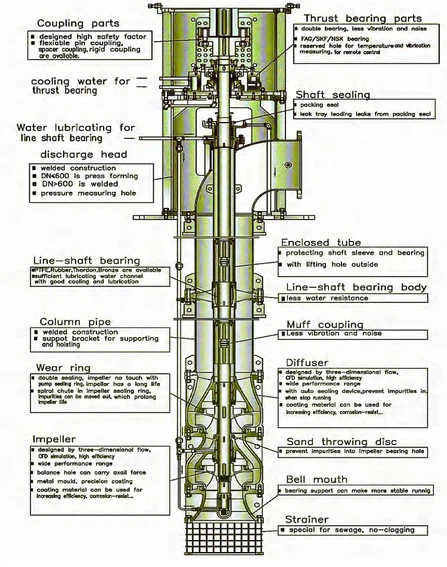

• L'ensemble rotor de pompe comprend la roue, l'arbre de la roue, l'arbre intermédiaire, l'arbre supérieur, l'accouplement et l'écrou de réglage.

• L'arbre intermédiaire, le tuyau de refoulement et le tuyau de protection de la pompe sont à plusieurs-sections, reliés par des raccords filetés ou des raccords à manchon. Le nombre de tuyaux de refoulement peut être augmenté ou diminué en fonction des besoins de l'utilisateur pour s'adapter aux différentes profondeurs immergées. La roue et l'aube directrice peuvent être à un seul-étage ou à plusieurs-étages pour répondre à différentes exigences de hauteur.

• La longueur de chaque arbre est raisonnable et sa rigidité est suffisante.

• Le tuyau de refoulement de la pompe à turbine verticale pour puits profonds utilise des raccords à bride, avec un boîtier de palier de guidage entre les sections de tuyau de refoulement adjacentes. Des roulements de guidage sont installés à la fois sur le boîtier du roulement de guidage et sur le boîtier de l'aube directrice, en PTFE, cyclohexane ou caoutchouc nitrile. Le tube de protection protège l'arbre et les roulements de guidage. Lors du pompage d'eau propre, le tuyau de protection peut être omis et les paliers de guidage ne nécessitent pas d'eau de refroidissement et de lubrification externe. Lors du pompage des eaux usées, le tuyau de protection doit être installé et les paliers de guidage doivent être connectés à l'extérieur à l'eau de refroidissement et de lubrification (la pompe est dotée d'un système d'étanchéité à fermeture automatique ; après l'arrêt de la pompe, le système d'étanchéité à fermeture automatique - empêche les eaux usées de pénétrer dans les paliers de guidage).

• La force axiale résiduelle et le poids du rotor de la pompe à eau peuvent être supportés par la butée dans le support du moteur ou par le moteur lui-même, qui possède une butée. Le palier de butée est lubrifié avec de la graisse (également appelée lubrification à l'huile sèche) ou de l'huile lubrifiante (également appelée lubrification à l'huile fine).

• La garniture mécanique de la pompe est une garniture d'étanchéité. Des bagues remplaçables sont installées sur le joint d'arbre et le roulement de guidage pour protéger l'arbre. La position axiale de la roue est facilement ajustée par l'écrou de réglage situé à l'extrémité supérieure de l'ensemble de butée ou à l'intérieur de l'accouplement de la pompe.

• Les pompes verticales à arbre long-avec des diamètres de sortie de 100 mm et 150 mm sont utilisées uniquement pour le transport d'eau propre à température ambiante, sans tuyaux de protection, et les paliers de guidage ne nécessitent pas de lubrification externe. Si les utilisateurs ont besoin de pompes verticales à arbre long-avec des tuyaux de protection de diamètres 100 mm et 150 mm, notre société peut proposer des solutions techniques alternatives.

La gamme de pompes à turbine verticale pour puits profonds présente diverses structures et intègre plusieurs nouvelles technologies, notamment une conception de pompe à faible-usure et résistance à la corrosion-, ce qui la rend adaptée à divers fluides, y compris les fluides abrasifs et corrosifs, et répond à diverses exigences d'installation.

En fonction de l'application, les produits sont classés comme suit :

• Type à usage général : Pour le transport d’eau propre ou de fluides ayant des propriétés physicochimiques similaires à l’eau propre.
• Faible-Type d'usure : pour le transport de fluides corrosifs contenant des impuretés importantes, tels que l'eau du fleuve Jaune, l'eau calcaire d'oxyde de fer, l'eau de scories de cendres et les fluides facilement cristallisables.
• Type résistant à la corrosion- : pour le transport de fluides corrosifs, tels que l'eau acide, alcaline et l'eau de mer.
• Type de pochette : Pour le transport de condensats, d'huiles diverses et d'autres fluides nécessitant une résistance élevée à la cavitation.

• Pompes d'alimentation en eau
• Pompes d'irrigation
• Tour de refroidissement
• Centrales thermiques et nucléaires
• Industries de l'acier, du ciment
• Raffineries
• Eau de mer sur-plates-formes offshore
• Extraction des condensats
• Pompe anti-incendie
• Contrôle des inondations
• Cales sèches
